Колесные погрузчики – это мощные и универсальные землеройные машины, которые играют ключевую роль в строительстве, горнодобывающей промышленности, сельском хозяйстве и многих других отраслях. Их способность эффективно перемещать большие объемы материалов, а также их маневренность и многофункциональность делают их незаменимым оборудованием на самых разных рабочих площадках. Для операторов, механиков и инженеров, работающих с этой техникой, крайне важно понимать основные компоненты и принципы работы колесного погрузчика. В этой статье мы подробно рассмотрим ключевые узлы и системы колесного погрузчика, их функции и взаимодействие.
Основные компоненты колесного погрузчика:
Колесный погрузчик состоит из множества взаимосвязанных компонентов, каждый из которых выполняет свою определенную функцию. Основные из них можно разделить на следующие категории:
Шасси и рама:
Шасси является несущей основой погрузчика, обеспечивающей прочность и жесткость всей конструкции. Оно состоит из прочных стальных балок и соединений, способных выдерживать значительные нагрузки, возникающие во время работы. Рама служит платформой для крепления всех остальных компонентов, включая двигатель, трансмиссию, гидравлическую систему, кабину и рабочее оборудование. Конструкция рамы часто бывает сочлененной, что обеспечивает погрузчику высокую маневренность, позволяя ему поворачивать, изгибаясь посередине.
Силовая установка (Двигатель):
Сердцем колесного погрузчика является его двигатель внутреннего сгорания, который обеспечивает механическую энергию, необходимую для движения машины и работы гидравлической системы. Большинство современных колесных погрузчиков оснащены дизельными двигателями, которые отличаются высокой мощностью, большим крутящим моментом и топливной экономичностью. Двигатель приводит в действие гидравлические насосы, компрессоры и другие вспомогательные системы.
Трансмиссия:
Трансмиссия передает крутящий момент от двигателя к колесам, обеспечивая движение погрузчика с различной скоростью и тяговым усилием. В колесных погрузчиках обычно используются автоматические или гидромеханические трансмиссии, которые обеспечивают плавное переключение передач и оптимальное использование мощности двигателя в различных рабочих условиях. Трансмиссия включает в себя гидротрансформатор (для передачи крутящего момента с помощью жидкости), коробку передач (для выбора нужной передачи), карданные валы (для передачи вращения между расположенными под углом валами) и дифференциалы (для распределения крутящего момента между ведущими колесами и обеспечения их вращения с разной скоростью при повороте).
Мосты и колеса:
Мосты передают крутящий момент от трансмиссии к колесам и поддерживают вес погрузчика. Колесные погрузчики обычно имеют два или четыре ведущих колеса, обеспечивающих хорошее сцепление с грунтом и высокую проходимость. Шины большого размера с глубоким протектором обеспечивают устойчивость машины и предотвращают пробуксовку на различных типах поверхности, включая рыхлый грунт и неровные участки.
Гидравлическая система:
Гидравлическая система является ключевым элементом колесного погрузчика, обеспечивающим работу рабочего оборудования, такого как ковш и стрела. Она состоит из следующих основных компонентов:
Гидравлический насос: Приводится в действие двигателем и создает поток гидравлической жидкости под высоким давлением. Этот поток энергии используется для выполнения различных рабочих операций.
Гидравлические цилиндры: Преобразуют энергию гидравлической жидкости в линейное механическое движение. Они используются для подъема и опускания стрелы, наклона ковша и управления другими рабочими органами.
Гидравлические распределители (клапаны): Контролируют направление и поток гидравлической жидкости к различным цилиндрам. Оператор использует рычаги или джойстики в кабине для управления этими клапанами и, следовательно, движением рабочего оборудования.
Гидравлический бак: Служит резервуаром для гидравлической жидкости, а также обеспечивает ее охлаждение и отделение примесей.
Гидравлические шланги и трубопроводы: Передают гидравлическую жидкость под высоким давлением между различными компонентами гидравлической системы. Они должны быть прочными и выдерживать высокое давление.
Фильтры: Очищают гидравлическую жидкость от загрязнений, таких как пыль и металлические частицы, предотвращая износ и повреждение компонентов гидравлической системы.
Рабочее оборудование:
Рабочее оборудование является основным инструментом колесного погрузчика и предназначено для выполнения различных задач. Основным рабочим органом является ковш, который используется для захвата, подъема, транспортировки и выгрузки сыпучих материалов. Рабочее оборудование включает в себя:
Ковш: Представляет собой емкость различной формы и объема, предназначенную для захвата и перемещения материалов. Существуют различные типы ковшей, такие как универсальные ковши, ковши для легких материалов (например, зерна), скальные ковши (усиленной конструкции для работы с твердыми породами) и другие, оптимизированные для конкретных видов работ.

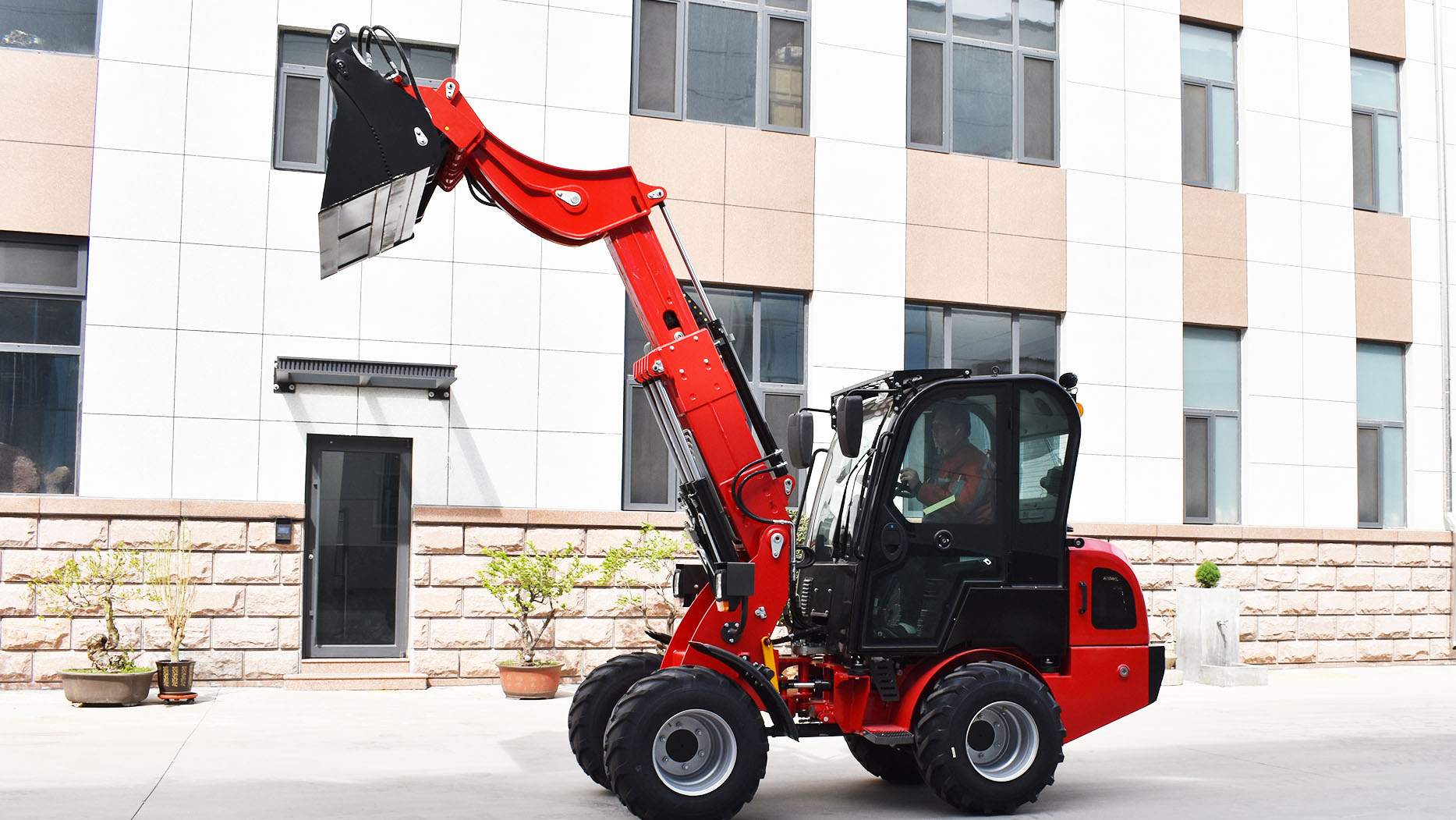

Стрела (подъемный механизм): Представляет собой рычажную систему, которая обеспечивает подъем и опускание ковша. Конструкция стрелы может быть различной (например, Z-образная, параллелограммная), определяя траекторию движения ковша, его вырывное усилие (сила, с которой ковш может отрывать материал) и высоту подъема.
Гидроцилиндры стрелы: Обеспечивают подъем и опускание стрелы. Обычно используются два или более мощных гидроцилиндров.
Гидроцилиндры ковша (цилиндры наклона): Обеспечивают наклон ковша вперед для выгрузки материала и назад для его удержания во время транспортировки.

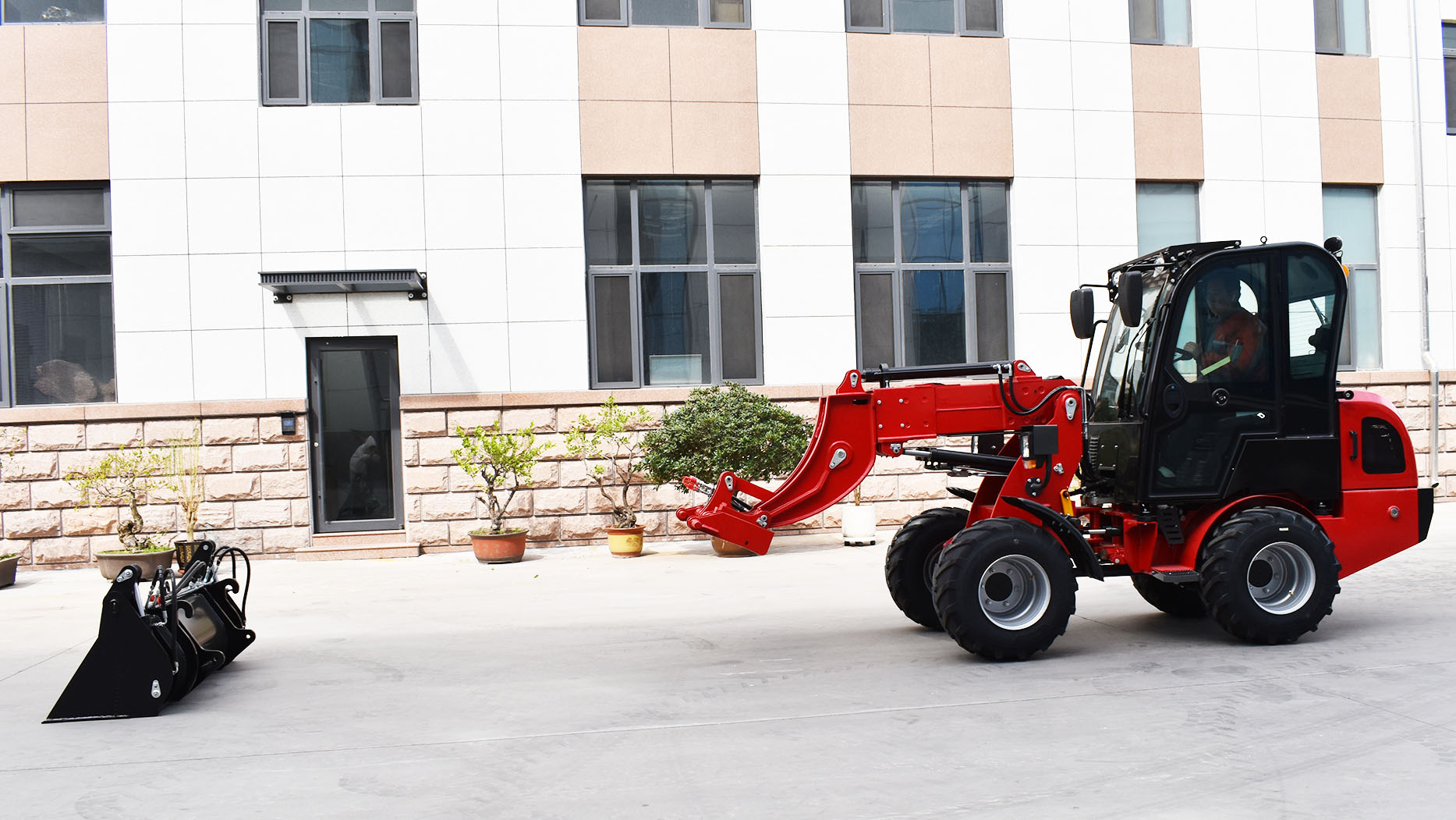

Быстросъемное устройство (опционально): Позволяет быстро менять рабочее оборудование, такое как вилы (для погрузки паллет), отвалы (для расчистки снега или планировки грунта), щетки (для уборки территорий) и другое навесное оборудование, значительно расширяя функциональность погрузчика.
Кабина оператора:
Кабина оператора обеспечивает безопасное и комфортное рабочее место для машиниста. Современные кабины оснащены:
Удобное регулируемое сиденье: Снижает утомляемость оператора при длительной работе и позволяет настроить рабочее место под индивидуальные потребности.
Органы управления: Рулевое колесо или рычаги управления (в зависимости от конструкции), педали акселератора и тормоза, рычаги или джойстики управления рабочим оборудованием. Расположение и эргономика органов управления играют важную роль в удобстве работы.
Приборная панель: Отображает важную информацию о работе двигателя (температура, обороты), трансмиссии (выбранная передача), гидравлической системы (давление), уровне топлива и другие ключевые параметры.
Система отопления, вентиляции и кондиционирования (ОВК): Обеспечивает комфортный микроклимат в кабине в различных погодных условиях, что повышает производительность оператора.
Защитные конструкции ROPS (Roll-Over Protective Structure) и FOPS (Falling Object Protective Structure): ROPS представляет собой каркас безопасности, который защищает оператора в случае опрокидывания машины. FOPS – это усиленная крыша, которая защищает от падающих предметов.
Обзорность: Большие окна обеспечивают хороший обзор рабочей зоны, что крайне важно для безопасности и точности выполнения работ. Некоторые модели оснащаются камерами заднего вида и системами кругового обзора для улучшения видимости.
Система рулевого управления:
Колесные погрузчики обычно оснащаются гидравлической системой рулевого управления, которая обеспечивает легкость и точность маневрирования, несмотря на большой вес машины. В большинстве моделей используется шарнирно-сочлененная рама, при которой поворот осуществляется за счет складывания двух частей рамы относительно друг друга с помощью гидравлических цилиндров. Это обеспечивает погрузчику меньший радиус поворота по сравнению с машинами с поворотными колесами.
Тормозная система:
Тормозная система обеспечивает безопасную остановку и удержание погрузчика на месте. Она включает в себя:
Рабочие тормоза: Используются для замедления и остановки погрузчика во время движения. В большинстве современных погрузчиков используются многодисковые тормоза мокрого типа, встроенные в мосты и работающие в масляной ванне. Они отличаются высокой надежностью и эффективностью торможения даже в тяжелых условиях.
Стояночный тормоз: Используется для удержания неподвижного погрузчика на уклонах. Обычно представляет собой механический или гидравлический тормоз, воздействующий на трансмиссию или мосты. Он предотвращает самопроизвольное движение машины на наклонной поверхности.
Вспомогательная тормозная система (опционально): Может включать в себя гидродинамический тормоз-замедлитель, использующий сопротивление жидкости в гидротрансформаторе для снижения скорости движения без использования рабочих тормозов. Это помогает снизить износ рабочих тормозов при длительных спусках.
Система охлаждения:
Система охлаждения предназначена для поддержания оптимальной рабочей температуры двигателя и гидравлической жидкости, предотвращая их перегрев, который может привести к поломкам и снижению производительности. Она включает в себя радиатор (для отвода тепла), вентилятор (для обдува радиатора), термостат (для регулирования потока охлаждающей жидкости), водяной насос (для циркуляции охлаждающей жидкости) и систему патрубков.
Топливная система:
Топливная система обеспечивает подачу топлива (обычно дизельного) от топливного бака к двигателю. Она включает в себя топливный бак, топливный насос (для подачи топлива под давлением), топливные фильтры (для очистки топлива от загрязнений) и топливные форсунки (для распыления топлива в цилиндрах двигателя).
Электрическая система:
Электрическая система обеспечивает питание различных электрических компонентов погрузчика, таких как стартер (для запуска двигателя), генератор (для зарядки аккумуляторных батарей и питания электрооборудования во время работы), осветительные приборы (фары, габаритные огни), приборы контроля (датчики, индикаторы), системы управления (электронные блоки управления) и безопасности (звуковые сигналы, системы сигнализации). Она включает в себя аккумуляторные батареи, генератор, электропроводку, предохранители, реле и различные датчики.
Взаимодействие основных компонентов:
Все основные компоненты колесного погрузчика работают в тесной взаимосвязи, обеспечивая его эффективную и надежную работу. Двигатель является источником энергии, приводя в действие трансмиссию для движения и гидравлический насос для работы рабочего оборудования. Гидравлическая система передает мощность от насоса к гидроцилиндрам, которые управляют стрелой и ковшом. Оператор из кабины контролирует все эти системы с помощью органов управления. Тормозная и рулевая системы обеспечивают безопасность и маневренность. Вспомогательные системы, такие как охлаждение, смазка, топливная и электрическая, поддерживают работоспособность всех основных узлов.
Заключение:
Колесный погрузчик представляет собой сложную инженерную систему, состоящую из множества взаимосвязанных компонентов. Понимание функций и принципов работы каждого из этих компонентов является essential для эффективной эксплуатации, обслуживания и ремонта этой важной строительной техники. Знание основных частей колесного погрузчика позволяет операторам работать более безопасно и производительно, а механикам и инженерам – своевременно выявлять и устранять неисправности, обеспечивая долговечность и надежность машины. Дальнейшее изучение конструкции и принципов работы отдельных узлов и систем позволит глубже понять возможности и ограничения колесных погрузчиков и эффективно применять их в различных отраслях промышленности.
