Какой электрический символ у составного переключателя (stacked switch)? Полное руководство

Какой электрический символ у составного переключателя (stacked switch)? Полное руководство

1. Введение

Электрические схемы — это универсальный язык электротехники. Вместо изображения реальных компонентов используются стандартизированные символы, которые обозначают переключатели, реле, двигатели и другие элементы. Это делает схемы понятными и едиными для инженеров по всему миру.

Одним из часто встречающихся элементов в промышленности является составной (многосекционный) переключатель, или stacked switch. Однако его электрическое обозначение может вызывать вопросы у начинающих специалистов.

В этой статье мы подробно разберём, что такое составной переключатель, как выглядит его символ на электрических схемах, как его правильно читать и где он применяется.

2. Что такое составной переключатель?

Составной переключатель — это устройство, состоящее из нескольких отдельных переключающих секций, объединённых в одном механическом корпусе.

Каждая секция работает независимо, но управляется одним общим приводом (кнопкой, рычагом или ручкой).

Основные характеристики:

Несколько контактов в одном узле

Общий механический привод

Контакты нормально открытые (NO) и нормально закрытые (NC)

Компактная конструкция для сложных систем управления

Области применения:

Промышленные панели управления

Гидравлические системы

Погрузчики и строительная техника

Системы автоматизации

3. Базовые электрические символы

Перед пониманием символа составного переключателя важно знать базовые обозначения.

Электрические символы — это упрощённые графические обозначения реальных компонентов в схемах.

Зачем нужны символы:

Упрощают сложные схемы

Обеспечивают международную стандартизацию

Облегчают чтение документации

Снижают вероятность ошибок

Примеры:

Нормально открытый контакт (NO)

Нормально закрытый контакт (NC)

Кнопочный переключатель

Перекидной переключатель

Стандарты IEC и ANSI определяют эти обозначения.

4. Электрический символ составного переключателя

Символ составного переключателя не является единым значком. Он представляет собой несколько стандартных символов переключателей, расположенных вертикально и механически связанных.

Основное обозначение:

Каждая секция изображается как отдельный переключатель

Символы располагаются один над другим

Пунктирная линия показывает механическую связь

Как это понимать:

Каждый контакт — отдельная электрическая цепь

Все контакты срабатывают одновременно

Механическая связь обязательна для понимания работы

Пример структуры:

Составной переключатель может включать:

1 нормально открытый контакт (NO)

1 нормально закрытый контакт (NC)

дополнительный сигнальный контакт

5. Типы составных переключателей

5.1 Двухполюсные переключатели

Управляют двумя цепями

Используются в простых системах

5.2 Многополюсные переключатели

Управляют несколькими цепями одновременно

Применяются в промышленной автоматизации

5.3 Кнопочные составные переключатели

Управление нажатием кнопки

Часто используются в панелях управления

5.4 Поворотные составные переключатели

Управление поворотом ручки

Используются для выбора режимов работы

Особенности символа:

Каждый контакт изображается отдельно

Все элементы выстроены вертикально

Объединены механической линией

6. Как читать схему с составным переключателем

Для правильного понимания схемы важно выполнять несколько шагов.

Шаг 1: Найти все секции

Обратите внимание на повторяющиеся символы.

Шаг 2: Определить тип контактов

Нормально открытый (NO)

Нормально закрытый (NC)

Шаг 3: Найти механическую связь

Пунктирная линия показывает, что все контакты срабатывают одновременно.

Шаг 4: Проследить цепь

Посмотрите, как каждый контакт влияет на разные части схемы.

7. Применение составных переключателей

7.1 Промышленные системы управления

Позволяют управлять несколькими функциями одним действием.

7.2 Гидравлическое оборудование

Управление клапанами, насосами и направлениями.

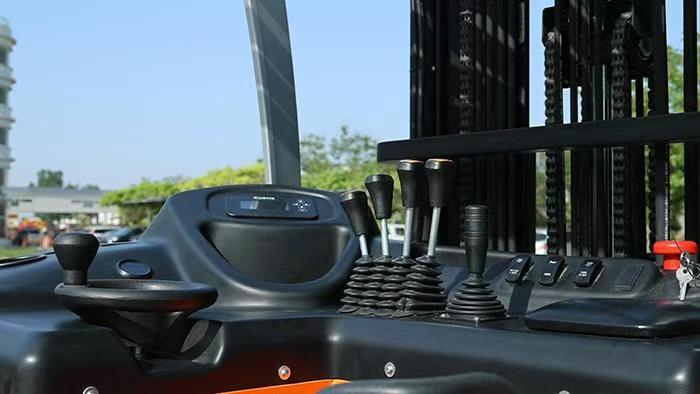

7.3 Погрузчики и спецтехника

Используются в джойстиках и многофункциональных органах управления.

7.4 Автоматизация

Интеграция в системы PLC для синхронной работы.

7.5 Электрощиты

Уменьшают количество проводки и упрощают конструкцию.

8. Частые ошибки при чтении символов

1. Путаница с отдельными переключателями

Хотя они выглядят отдельно, они механически связаны.

2. Неправильное понимание NO и NC

Это может привести к ошибкам в работе системы.

3. Игнорирование механической линии

Пунктирная связь крайне важна для понимания.

4. Предположение, что все контакты одинаковы

Каждый контакт может выполнять свою функцию.

9. Важность правильного понимания символов

Корректное чтение схем необходимо для:

Безопасности

Предотвращает ошибки подключения и аварии.

Обслуживания

Упрощает диагностику неисправностей.

Проектирования

Позволяет создавать более эффективные системы.

Надёжности оборудования

Обеспечивает стабильную работу техники.

10. Часто задаваемые вопросы (FAQ)

Как выглядит символ составного переключателя?

Это несколько переключателей, расположенных вертикально и соединённых механической линией.

Стандартизирован ли этот символ?

Да, он соответствует стандартам IEC и ANSI.

Чем отличается составной переключатель от модульного?

Составной имеет общий механический привод, а модульный может быть независимым.

Где они чаще всего используются?

В промышленности, автоматизации, погрузчиках и электрических панелях.

11. Заключение

Электрический символ составного переключателя представляет собой несколько переключателей, расположенных вертикально и механически связанных между собой. Хотя каждый контакт работает отдельно, все они активируются одновременно одним управляющим элементом.

Понимание этого символа важно для правильного чтения электрических схем, особенно в промышленной автоматике. Оно помогает снизить ошибки, упростить проектирование и повысить надёжность оборудования.
