ZGFORKLIFT / MYZG ZGCDDM16-80S Трехсторонний электрический штабелер для планирования VNA и высокой готовности
ZGFORKLIFT / MYZG ZGCDDM16-80S Трехсторонний электрический штабелер для планирования VNA и высокой готовности
Решение VNA на основе рабочей задачи
ZGCDDM16-80S предназначен для складов высокой плотности, где паллеты размещаются по обеим сторонам без разворота обычного противовесного погрузчика внутри прохода. Проверенная исходная запись указывает грузоподъемность 1600 кг, высоту подъема 8000 мм и эксплуатационную массу 6500 кг с батареей. Трехсторонняя каретка является ключевой особенностью, поэтому планировка, стеллаж и остаточная грузоподъемность рассматриваются как единая система. посмотреть решения штабелеров в All Products.
Проверенные исходные характеристики
открыть проверенный исходный продукт ZGCDDM16-80S.

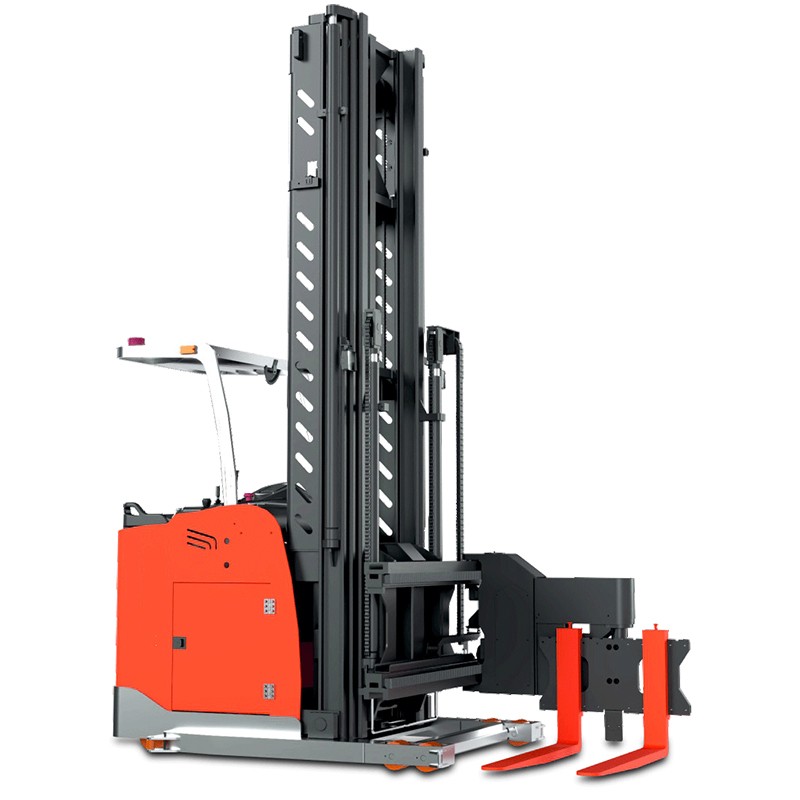

Электрический 3-сторонний штабелер MYZG ZGCDDM16-80S: Максимизируйте плотность вашего склада
Разработанный заводом Shandong Zhuogong Machinery equipment Co.,Ltd — ZGFORKLIFT / MYZG, ZGCDDM16-80S позволяет сократить ширину прохода всего до 1600 мм, что потенциально увеличивает вместимость склада до 50% по сравнению с традиционными ричтраками.
⚡ Высокоточная электрическая мощность и технология привода переменного тока (AC)
Высокопроизводительные двигатели AC: Оснащен тяговым двигателем мощностью 6,5 кВт и мощным двигателем подъема 15 кВт, что обеспечивает мгновенный отклик и минимальные затраты на обслуживание по сравнению с системами постоянного тока (DC).
Длительная энергия: Питается от мощной свинцово-кислотной батареи 48V/400Ah, предназначенной для поддержания интенсивных рабочих циклов в течение полных смен.
Эффективная зарядка: Поставляется в комплекте с подходящим зарядным устройством 48V/50Ah, гарантирующим готовность вашего парка к работе на следующий день.
Усовершенствованное управление AC: Оснащен системой точного контроля микродвижений, что критически важно при навигации в плотно упакованных стеллажах.
Технические характеристики: Серия ZGCDDM16-80S
| Модель | ZGCDDM16-80S | ||||
| Тип питания | Электрический | ||||
| Тип управления | Стоячего типа | ||||
| Грузоподъемность | Q(кг) | 1600 | |||
| Центр тяжести груза | C(мм) | 600 | |||
| Общий вес（с батареей) | кг | 6500 | |||
| Тип колес | PU (полиуретан) | ||||
| Характеристики ведущего колеса | ∅×w(мм) | Ф382*142 | |||
| Характеристики передних колес | ∅×w(мм) | Ф145*100 | |||
| Характеристики балансировочного колеса | ∅×w(мм) | Ф180*76 | |||
| Колея колес (передних) | b10(мм) | 1305 | |||
| Колесная база | y(мм) | 1700 | |||
| Высота мачты в сложенном состоянии | h1(мм) | 3960 | |||
| Свободный ход | h2(мм) | 2985 | |||
| Высота подъема | h3(мм) | 8000 | |||
| Макс. высота мачты при работе | h4(мм) | 9200 | |||
| Высота защитной крыши | h14(мм) | 2265/2310 | |||
| Длина (виллы повернуты в сторону) | l2(мм) | 3065 | |||
| Ширина корпуса | b1(мм) | 1550 | |||
| Ширина защитного ограждения | (мм) | 1600 | |||
| Размер вил | s/e/l(мм) | 50/125/1200 | |||
| Регулировка ширины вил | b5(мм) | 260-650（Настраиваемо） | |||
| Мин. дорожный просвет (центр базы) | m2(мм) | 50 | |||
| Ширина прохода при штабелировании | Ast(мм) | 1600（поддон 1200*1200） | |||
| Высота направляющей рельса | （мм） | 120 | |||
| Минимальный радиус поворота | Wa(мм) | 1980 | |||
| Ширина главного канала | мм | 3470+400（поддон 1200*1200） | |||
| Макс. скорость движения, пустой/полный | км/ч | 8/7 | |||
| Скорость подъема, без груза/полный | м/с | 0.30/0.26 | |||
| Скорость спуска, без груза/полный | м/с | 0.36/0.39 | |||
| Рабочий тормоз | Электромагнитный | ||||
| Мощность двигателя привода | кВт | 6.5 (AC) | |||
| Мощность двигателя подъема | кВт | 15 (AC) | |||
| Тип батареи | Свинцово-кислотная | ||||
| Напряжение / ном. емкость батареи | В/Ач | 48/400 | |||
| Зарядное устройство | В/Ач | 48В/50Ач | |||
| Тип управления приводом | AC (Переменный ток) | ||||
Безопасность VNA и структурная целостность
Работа на высоте 8 метров в проходе шириной 1,6 метра требует стабильности мирового уровня. ZGCDDM16-80S спроектирован для абсолютной уверенности.
1. 3-сторонняя поворотная система вил
Главная инновация — каретка вил, которая вращается на 180 градусов. Это избавляет оператора от необходимости совершать повороты под прямым углом в проходе, что значительно снижает риск столкновения со стеллажами и ускоряет циклы размещения поддонов.
2. Высокоустойчивое шасси
При общем весе 6500 кг машина обеспечивает надежный противовес для высотных работ. Полиуретановые колеса (PU) гарантируют отсутствие следов и высокое сцепление на гладких складских полах.
3. Защита оператора и обзорность
Управление стоячего типа: Обеспечивает оператору быстрый вход/выход и превосходную обзорность для высокоскоростной сборки.
Электромагнитное торможение: Обеспечивает мгновенную остановку, даже когда мачта полностью выдвинута.
Защитная крыша: Усиленная конструкция высотой 2265 мм защищает оператора от падающих предметов в условиях высотного хранения.
Функции производительности для современных хабов
Вылет 8000 мм: С легкостью добирайтесь до самых верхних ярусов вашей стеллажной системы, максимально используя вертикальный объем здания.
Настраиваемые вилы: Стандартные вилы 1200 мм могут быть отрегулированы в диапазоне 260-650 мм для работы с различными размерами поддонов и специализированными грузами.
Минимальный дорожный просвет: Низкий клиренс 50 мм удерживает центр тяжести на низком уровне для максимальной стабильности при маневрах на большой высоте.
Идеальные отрасли применения
3-сторонний штабелер MYZG является предпочтительным выбором для:
Центров исполнения заказов E-commerce: Максимизация плотности хранения артикулов (SKU) на городских складах.
Холодных складов: Уменьшение площади охлаждаемых зон для снижения затрат на электроэнергию.
Фармацевтики: Высокоточное перемещение грузов в стерильных условиях без вредных выбросов.
Хранения запчастей на производстве: Эффективное управление тяжелыми компонентами в узких зонах хранения вдоль производственных линий.
Покупка, стоимость владения и сервис
Типовые задачи включают пополнение и снятие паллет, резервное хранение и производственные супермаркеты в правильно спроектированных очень узких проходах. Зафиксируйте самый тяжелый паллет, центр нагрузки, вход вил, балку, чистую ширину, направляющую систему, поперечный проход, ровность пола, двери и верхние препятствия. Номинальная величина не гарантируется на любой высоте; запросите диаграмму нагрузки и подтвердите пространство поворота паллеты.
Сопоставимое предложение указывает мачту, остаточную грузоподъемность, геометрию трехсторонней каретки, вилы, батарею и зарядное устройство, колеса, направляющую систему, документы, упаковку, запчасти и гарантию. Обслуживание охватывает цепи, ролики, шарниры каретки, вилы, колеса, гидравлику, управление, батарею и зарядку. Дилеры и прокатные компании получают повторные заказы благодаря обследованию площадки, документированной передаче и подтвержденному запасу деталей. читать материалы по применению и выбору.
Запросите предложение под вашу задачу
Отправьте размеры паллеты, максимальную массу, высоту, размеры рабочего и поперечного проходов, схему стеллажей, состояние пола, смены, страну назначения и требования к документам. связаться с экспортной командой MYZG.
Shandong Zhuogong Machinery equipment Co.,Ltd — ZGFORKLIFT / MYZG
WhatsApp / Skype / WeChat: +86 13176910558 | Email: MYZG@my-forklift.com
Руководство по планированию VNA, готовности и сервису
Выбор по маршруту начинается в зоне приемки и следует за паллетом через подготовку, хранение, подачу в производство и отгрузку. Измерьте двери, пересечения, защиту стеллажей, швы пола, уклоны и самый тесный разворот с учетом реального паллета. Сопоставьте максимальный груз и фактический центр нагрузки с мачтой и высотой; номинальная цифра сама по себе не подтверждает остаточную грузоподъемность наверху. В письменном предложении указываются поставляемая грузоподъемность, мачта, вилы, аккумуляторная или гидравлическая система, зарядное устройство, колеса, сложенная высота и документы страны.
Совокупная стоимость управляется плановыми осмотрами, энергией или трудом оператора, колесами, вилами, роликами мачты, цепями, гидравлическими уплотнениями, уходом за батареей и зарядкой, простоем и наличием деталей. Shandong Zhuogong Machinery equipment Co.,Ltd рекомендует записать модель, серийный номер и поставленную комплектацию до заказа запчастей. Дилеры и аренда создают ценность обследованием объекта, документированной передачей, ознакомлением оператора, местным запасом износа и понятной сервисной реакцией, а не только заявленной высотой.
Документы CE и применимость EPA зависят от комплектации и страны; для электрической техники документы по выбросам двигателя могут применяться иначе, чем для дизельной. Декларации, руководства, этикетки, электрические сведения и упаковка подтверждаются письменно до заказа. Здесь не выдуманы номера сертификатов, клиенты или результаты. Три изображения применения созданы ИИ по проверенному внешнему виду и не являются доказательством проектов клиентов. Для предложения пришлите данные паллета, размеры маршрута, цикл, страну и список документов.
