¿Qué significa “free lift” (elevación libre) en el mástil de una carretilla elevadora?

¿Qué significa “free lift” (elevación libre) en el mástil de una carretilla elevadora?

El término “free lift”, o elevación libre, es un concepto fundamental en el diseño y funcionamiento del mástil de una carretilla elevadora. Se refiere a la altura que las horquillas o el carro portahorquillas pueden elevarse sin que el mástil externo se extienda hacia arriba. En otras palabras, durante la fase de free lift, el carro sube dentro de los rieles internos del mástil mientras la estructura exterior permanece a la misma altura. Esta característica es especialmente importante en entornos con altura limitada, como el interior de contenedores, camiones, remolques o almacenes con techos bajos. Comprender el significado del free lift ayuda tanto a operadores como a responsables de logística a seleccionar el tipo de mástil adecuado para sus operaciones, evitando daños estructurales, mejorando la seguridad y aumentando la eficiencia del manejo de materiales. Aunque muchos usuarios se centran únicamente en la altura máxima de elevación, la elevación libre es un parámetro igual o más relevante cuando se trabaja en espacios confinados.

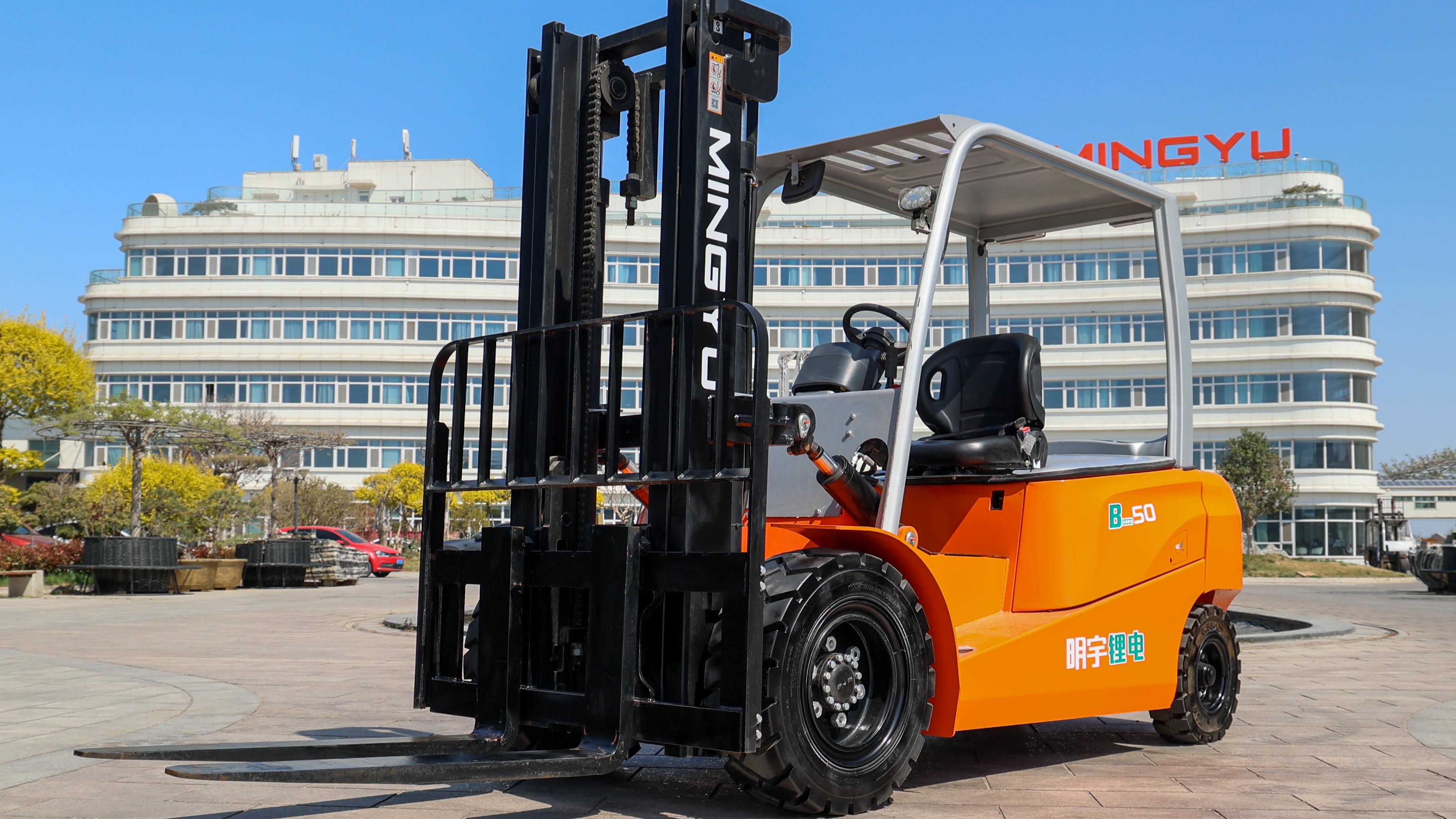

Para entender mejor el free lift, primero es necesario comprender qué es un mástil de carretilla elevadora y cómo funciona. El mástil es el conjunto vertical de rieles, cilindros hidráulicos, cadenas y rodillos que permite levantar y bajar la carga. Está compuesto normalmente por una sección fija y una o más secciones móviles. Cuando el operador acciona el sistema hidráulico, los cilindros empujan las secciones móviles hacia arriba y, mediante cadenas, elevan el carro portahorquillas. En un mástil sin free lift, el carro y el mástil externo se elevan al mismo tiempo. En cambio, en un mástil con free lift, primero se eleva el carro dentro de los rieles internos sin modificar la altura total del conjunto. Este diseño permite colocar o retirar cargas en niveles bajos sin aumentar la altura total del mástil, lo cual es crucial cuando hay obstáculos superiores como techos, puertas o estructuras metálicas.

La definición técnica de free lift es la distancia vertical que las horquillas pueden elevarse antes de que el mástil comience a extenderse. Por ejemplo, si una carretilla tiene una altura máxima de elevación de 4,8 metros y un free lift de 1,5 metros, significa que las horquillas pueden subir 1,5 metros sin que el mástil externo cambie de altura. Este movimiento se logra gracias a un cilindro central adicional y a un sistema de cadenas que prioriza el desplazamiento del carro sobre el desplazamiento del mástil. En la práctica, el operador percibe que las horquillas suben suavemente mientras la parte superior del mástil permanece fija. Esto es especialmente útil cuando se necesita elevar ligeramente una carga para posicionarla en un estante bajo o para despegarla del suelo sin riesgo de golpear el techo.

Existen distintos tipos de mástiles y cada uno ofrece diferentes niveles de free lift. El mástil dúplex, de dos etapas, puede tener free lift limitado o nulo si es de diseño estándar, aunque algunos modelos incluyen free lift parcial. El mástil tríplex, de tres etapas, es el más común cuando se requiere elevación libre completa, ya que permite un recorrido significativo del carro sin extender la altura total. También existen mástiles cuádruples para aplicaciones especiales con alturas extremas. La diferencia entre un mástil estándar y un mástil de full free lift (elevación libre total) radica en que el segundo permite elevar las horquillas casi hasta la primera etapa del mástil antes de que éste se extienda. Elegir el tipo correcto depende de la combinación entre la altura del techo, la altura de las estanterías y la naturaleza de las cargas manipuladas.

La importancia del free lift se manifiesta claramente en operaciones dentro de camiones y contenedores. En estos espacios, el techo suele estar a menos de tres metros de altura, lo que limita el uso de mástiles que se extienden rápidamente. Sin free lift, el operador podría golpear el techo del vehículo incluso al levantar ligeramente la carga, causando daños tanto al equipo como a la estructura. En almacenes con techos bajos ocurre una situación similar, especialmente en zonas de recepción y despacho. Además, el free lift mejora la visibilidad del operador, ya que el mástil no se eleva inmediatamente frente a su campo visual. Esto incrementa la seguridad, reduce el riesgo de colisiones y permite maniobras más precisas en espacios reducidos.

Identificar y medir el free lift es relativamente sencillo si se consulta la placa de datos de la carretilla o las especificaciones del fabricante. En estos documentos se indican tres valores clave: altura del mástil plegado, altura máxima de elevación y altura de free lift. La diferencia entre la altura plegada y la altura durante el free lift es mínima, ya que el mástil no se extiende; lo que cambia es la posición del carro. Normalmente, los valores de free lift varían desde unos pocos cientos de milímetros en modelos pequeños hasta más de un metro y medio en carretillas diseñadas para interiores. Comprender estos números permite planificar la operación de forma segura, asegurando que la carretilla puede trabajar dentro de los límites de altura disponibles sin comprometer la estabilidad ni la integridad estructural.

Entre las principales ventajas del free lift se encuentran la flexibilidad operativa, la mayor seguridad y la reducción del riesgo de daños. Permite levantar cargas en zonas con restricciones de altura, facilita el posicionamiento preciso en estanterías bajas y disminuye la probabilidad de choques con vigas, puertas o sistemas de iluminación. Sin embargo, también existen algunas desventajas o compromisos técnicos. Los mástiles con free lift suelen ser más complejos y, por lo tanto, ligeramente más costosos. También requieren mayor atención en el mantenimiento de cadenas, rodillos y cilindros adicionales. En algunos casos, el peso del mástil puede ser mayor, lo que afecta marginalmente la capacidad residual de carga. Aun así, para la mayoría de aplicaciones interiores, los beneficios superan ampliamente estas limitaciones.

Desde el punto de vista de la seguridad, el free lift exige una correcta formación del operador. Aunque reduce los riesgos de impacto superior, no elimina la necesidad de vigilar el entorno. El operador debe conocer la altura disponible, la estabilidad de la carga y el comportamiento dinámico del mástil durante la elevación. También es fundamental realizar inspecciones periódicas del sistema de cadenas y cilindros, ya que un fallo en estos componentes puede provocar descensos bruscos o movimientos irregulares. Asimismo, es un error común confundir la elevación libre con la altura total del mástil, lo que puede llevar a seleccionar un equipo inadecuado para un almacén específico. Una lectura incorrecta de las fichas técnicas es una de las principales causas de problemas de compatibilidad entre carretillas y espacios de trabajo.

En conclusión, el free lift es una característica esencial del mástil de una carretilla elevadora que define cuánta altura pueden alcanzar las horquillas sin que el mástil externo se eleve. Esta función resulta indispensable en operaciones con techos bajos, dentro de camiones y contenedores, y en zonas donde la precisión y la seguridad son prioritarias. Comprender la diferencia entre altura total y elevación libre, así como entre los distintos tipos de mástil, permite tomar decisiones más acertadas al adquirir o utilizar una carretilla elevadora. A medida que la tecnología evoluciona, los diseños de mástil tienden a ser más compactos, ligeros y seguros, incorporando mejores sistemas hidráulicos y mayor visibilidad para el operador. Por ello, conocer qué significa realmente “free lift” no es solo una cuestión técnica, sino una herramienta práctica para mejorar la productividad y reducir riesgos en el manejo diario de materiales.
